- 수중 및 공기 중에서 충격파 변환기 표면의 진동을 측정하기 위한 장비임.

- 방사형 충격파 치료기에 발생된 충격파를 측정하고 치료기의 성능을 시험 & 검사하는 용도로 사용될 예정임.

광학 진동 고속 측정시스템은 방사형 체외 충격파의 영상획득 및 관련 의료기기 개발 및 S/W, H/W 개발에 필요한 성능평가 장비로, 과제에서 시제품 제작 후 국내 및 중국 인허가 획득 시 관련 공인 시험성적서 발급에 있어 필수적인 장비로 판단됨.
집속형 충격파 치료기에서 발생된 충격파는 수중에서 하이드로폰을 이용하여 측정할 수 있으나, 방사형 충격파 치료기에서 발생되는 충격파는 펄스의 지속 시간이 매우 길어 충격파의 초기 부분에 의해 발생된 강력한 기포가 하이드로폰으로 측정된 신호를 노이즈로 마스킹함. 이를 극복하기 위해 구매 신청한 장비를 이용하여 기포가 발생하지 않는 공기 중에서 충격파 변환기 표면의 진동을 측정하고, 이를 (본 연구에서 개발된 기술을 이용하여) 물속에서 측정된 파형으로 보정하는 방식으로 충격파를 측정 가능함.

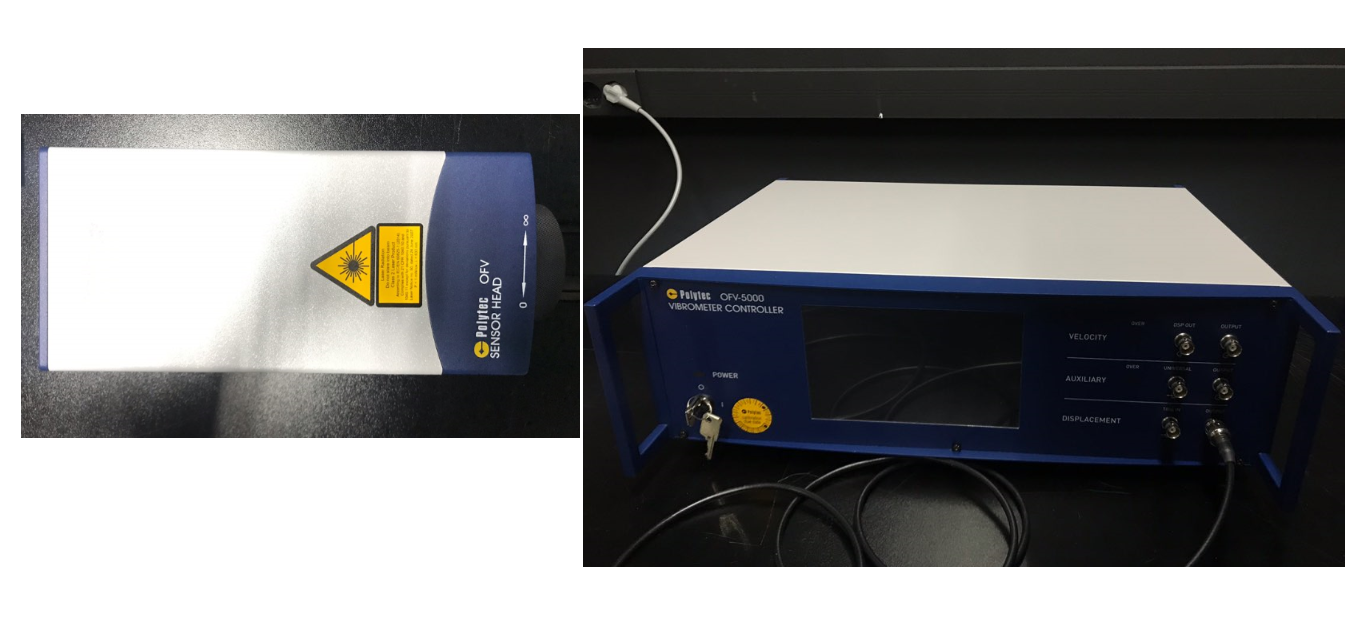

High Speed vibrometer System(OVF-525, OFV-5000-S)
Velocity range: 10 mm/s/V – 2000 mm/s/V
Maximum velocity: 20 m/s
Maximum bandwidth: 2.5 MHz (rangedependent)
16 displacement ranges 3.2 µm/V – 320mm/V
Maximum velocity 20 m/sMaximum
bandwidth 2.5 MHz (range dependent)
Fully digital signal processing. Analog output +/-10 V on BNC connector.
